واحدة من طرق معالجة المعادن شائعة الاستخدام: الحفر ، وتجهيز الأجزاء المعدنية دفعة واحدة

1. تعريف الحفر

الاسم الصيني: الحفر

الاسم الانكليزي: حفر

أسماء أخرى: حفر

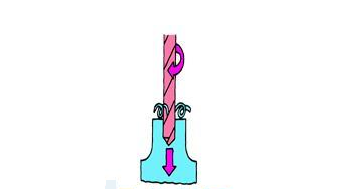

التعريف: تتحرك أداة الحفر بالنسبة لقطعة العمل وتقوم بحركة تغذية محورية ، وطريقة لتشكيل ثقوب في قطعة العمل.

الحفر هو أحد أبسط طرق معالجة الثقوب. غالبًا ما يتم الحفر على آلات الحفر والمخارط ، ولكن أيضًا على آلات الحفر وآلات الطحن. تشمل آلات الحفر شائعة الاستخدام آلات حفر مقاعد البدلاء وآلات الحفر الرأسي وآلات الحفر الشعاعي.

ثانياً: خصائص الحفر:

مقارنةً بتدوير الدائرة الخارجية ، يكون من الصعب جدًا على مثقاب الحفر العمل محليًا على السطح المعالج ، مما يسبب بعض المشاكل الخاصة. على سبيل المثال ، صلابة وقوة لقمة الحفر ، وعقد الشريحة وإخلاءها ، والدليل والتبريد والترطيب ، والانزلاق ، وما إلى ذلك ، يمكن تلخيص خصائصها على النحو التالي:

1. البتات سهلة الانحراف

الانحراف: يشير إلى توسيع قطر الثقب الناتج عن انحناء لقمة الحفر أثناء المعالجة ، الثقب ليس مستديرًا أو محور الثقب منحرفًا ، وما إلى ذلك ، انظر الشكل 2-6.

السبب: بسبب التمركز غير الدقيق لقمة الحفر ، فإن الصلابة والتأثير التوجيهي لقمة الحفر ضعيف ، ومن السهل انحراف لقمة الحفر والانحناء أثناء القطع.

2. من الصعب إخلاء الرقائق

حجم رقاقة ثقب الحفر أوسع ، وحجم فتحة رقاقة مقيد. عندما يتدفق ، يدلك بعنف على جدار الثقب ، ويضطر الثقب إلى التدحرج إلى شكل حلزوني. سوف تتسبب الرقاقة وجدار الحفرة في احتكاك أكبر ، والضغط ، والتشويش ، وخدش السطح المعالج ، مما يقلل من جودة السطح. يمكن للرقائق أيضًا أن تحجب في جيب الرقاقة ، أو تحشر أو تكسر لقمة الحفر ، وترتدي الأداة بسرعة.

من أجل تحسين حالة إخلاء الرقاقة ، يمكن طحن أخدود فصل الرقاقة على لقمة الحفر ، ويمكن تقسيم الرقاقة العريضة إلى شرائط ضيقة لتسهيل إخلاء الرقاقة. عند حفر ثقوب عميقة ، يجب استخدام حفر حفرة عميقة مناسبة للمعالجة.

3. درجة حرارة قطع عالية

نظرًا لأن الحفر عبارة عن قطع شبه مغلق ، فإن حافة القطع الرئيسية لها زاوية أشعل سلبي كبيرة بالقرب من القلب والحافة المستعرضة. تمتص الحرارة المتولدة أثناء الحفر بواسطة قطعة العمل ، ولا يمكن تفريغ عدد كبير من الرقائق ذات درجة الحرارة العالية في الوقت المناسب ، ومن الصعب حقن سائل القطع في منطقة القطع ، ولا يتم تبديد حرارة القطع بسهولة. الاحتكاك بين الرقائق والأداة وقطعة العمل كبير جدًا ، لذا فإن درجة حرارة القطع عالية ، وتآكل الأداة كبير ، وكمية الحفر والإنتاجية محدودة.

4. دقة منخفضة

دقة الحفر منخفضة ، والسطح خشن ، ودقة المعالجة العامة أقل من IT 10 ، وقيمة خشونة السطح Ra أكبر من 12. 5 مم ، وكفاءة الإنتاج منخفضة أيضا. لذلك ، يستخدم الحفر بشكل أساسي في إجراءات التخشين أو ما قبل المعالجة.

الصورة: رسم تخطيطي للهيكل العمودي وآلة الحفر الروك

3. تطبيق الحفر

في قطعة واحدة وإنتاج دفعة صغيرة ، تتم معالجة الثقوب الصغيرة (D< ؛ 13 مم) على قطع العمل الصغيرة والمتوسطة الحجم عادةً بواسطة آلات حفر مقاعد البدلاء ، وثقوب أكبر (D< ؛ 50 مم) يتم معالجتها عادة بواسطة آلات الحفر الرأسي ؛

يجب معالجة الفتحات الموجودة على قطع العمل الكبيرة والمتوسطة الحجم باستخدام آلة حفر الروك ، ويجب معالجة الثقوب الموجودة على قطع عمل الجسم الدوار على مخرطة.

في الدفعات والإنتاج الضخم ، من أجل ضمان دقة المعالجة ، وزيادة كفاءة الإنتاج وتقليل تكاليف المعالجة ، يتم استخدام قوالب الحفر ، والمثاقب متعددة المحاور أو أدوات الماكينات المركبة على نطاق واسع لمعالجة الثقب.

بالنسبة للثقوب ذات القطر الصغير والمتوسط ​​(D< ؛ 50 مم) بدقة عالية وخشونة صغيرة ، غالبًا ما يكون من الضروري استخدام التمدد والتوسيط لنصف التشطيب والتشطيب بعد الحفر.
